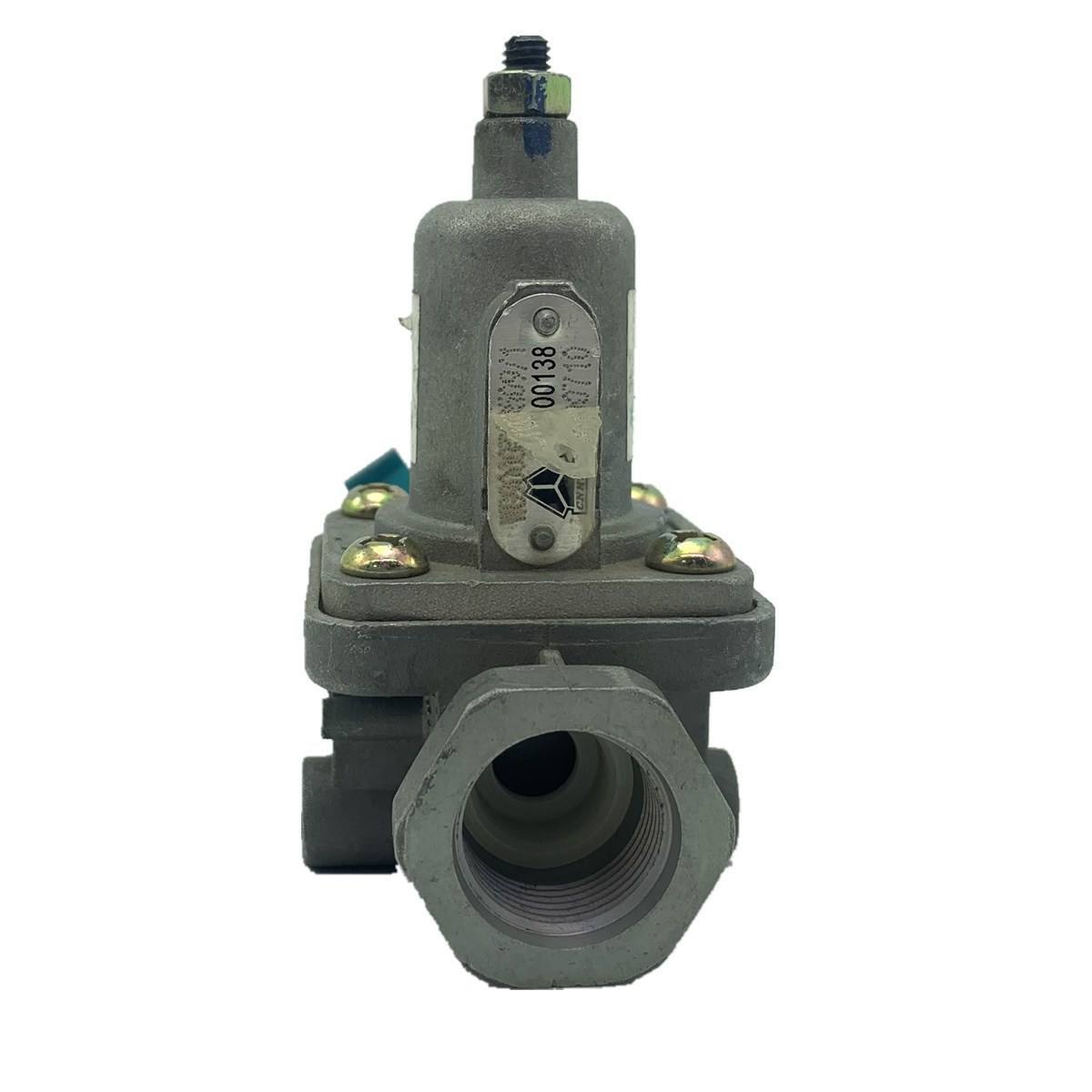

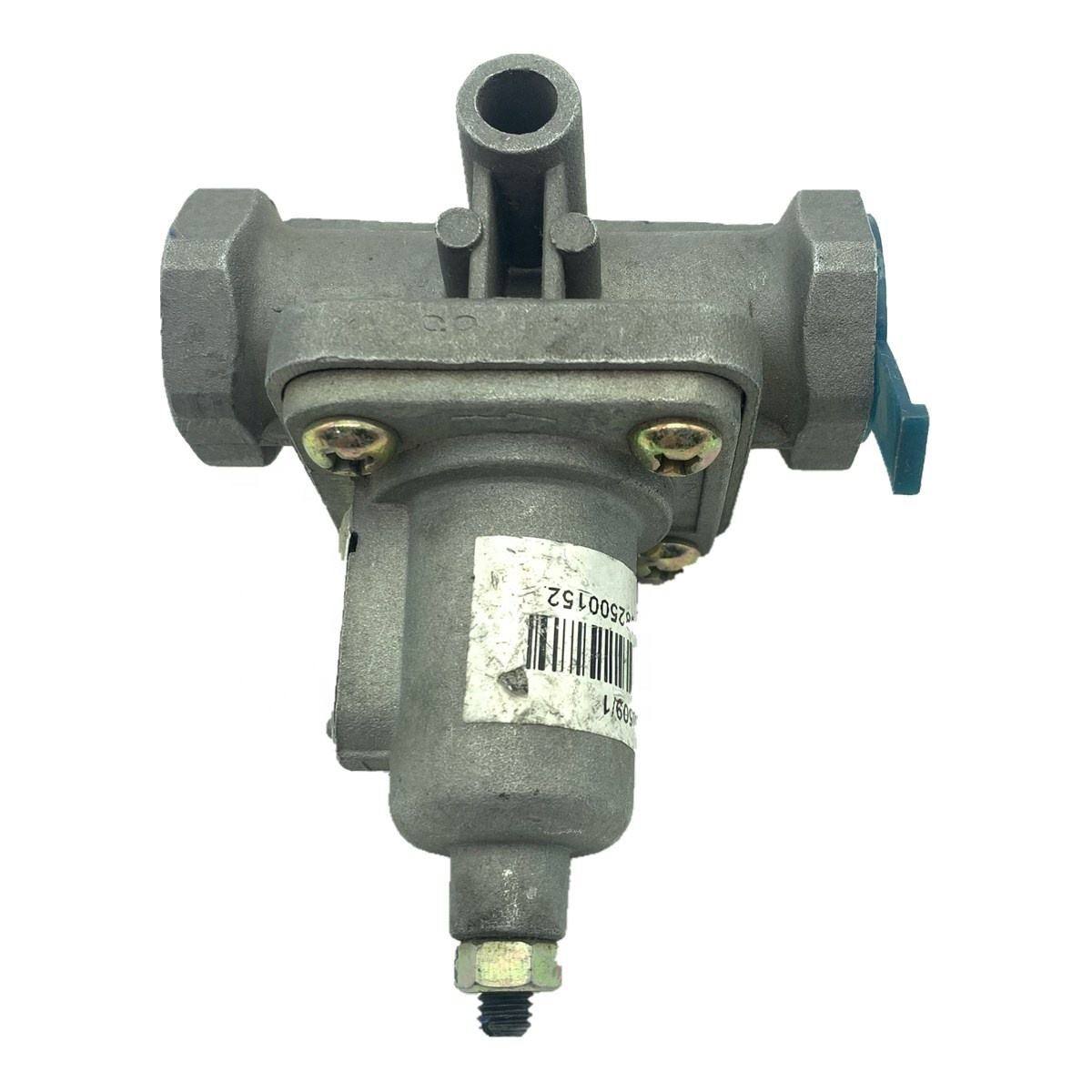

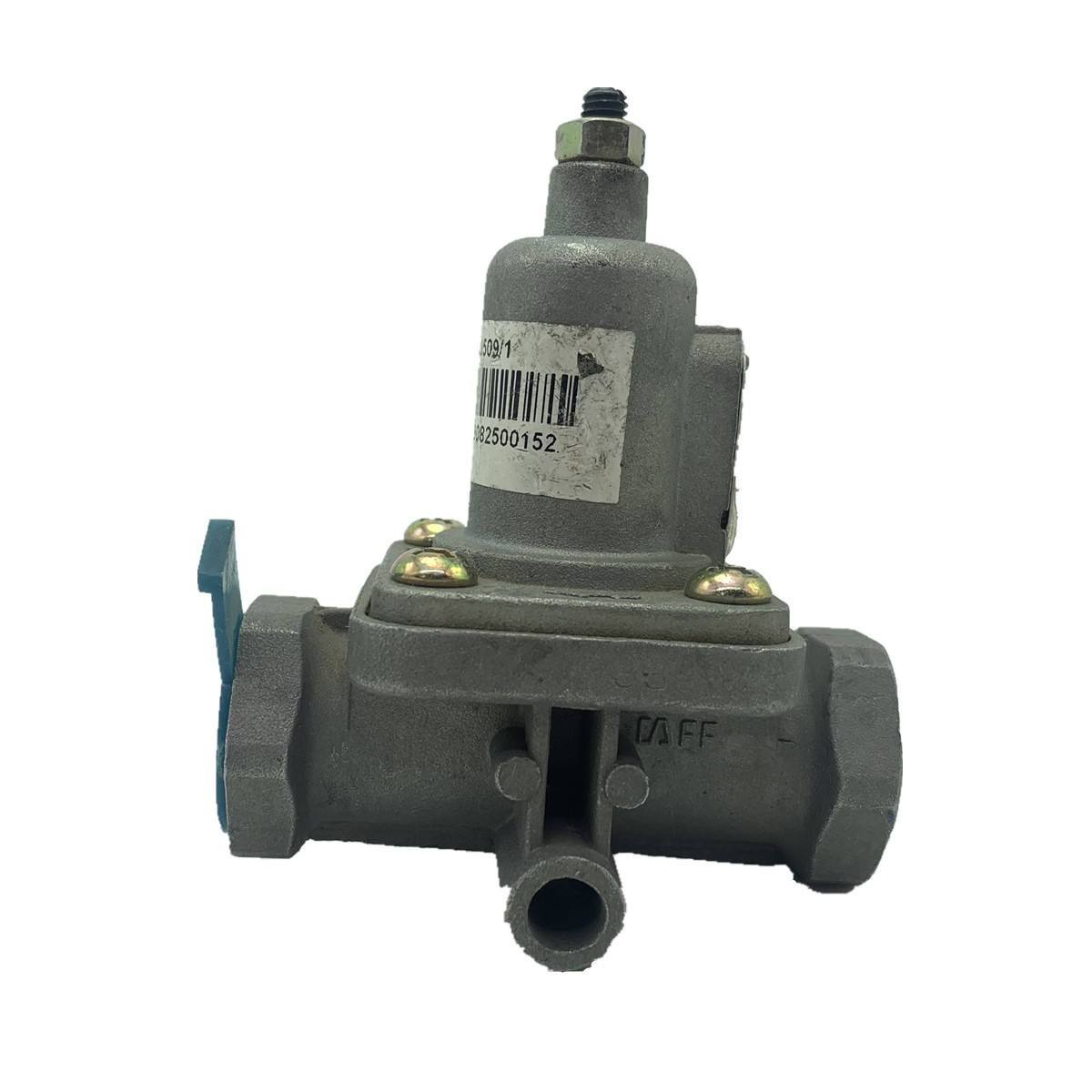

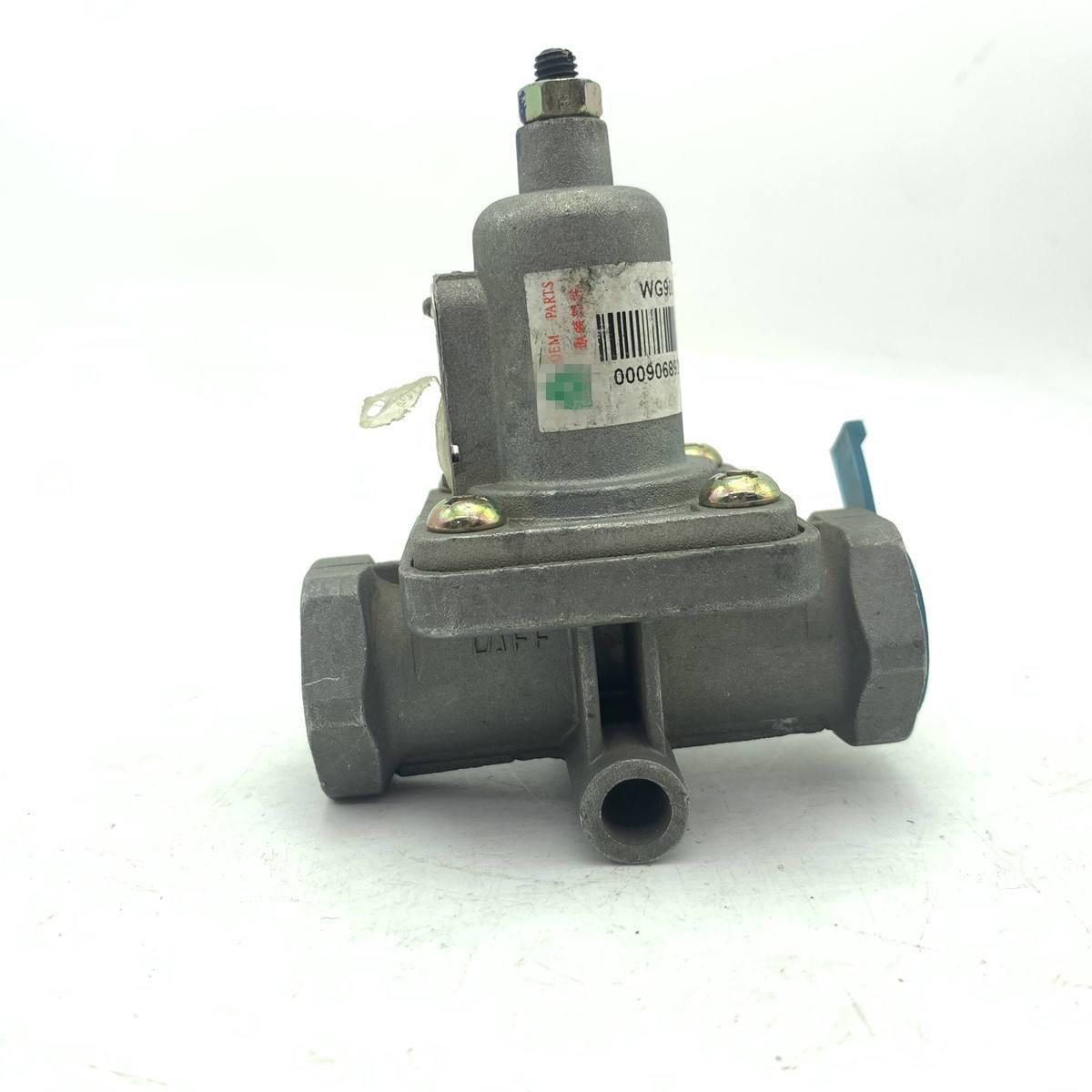

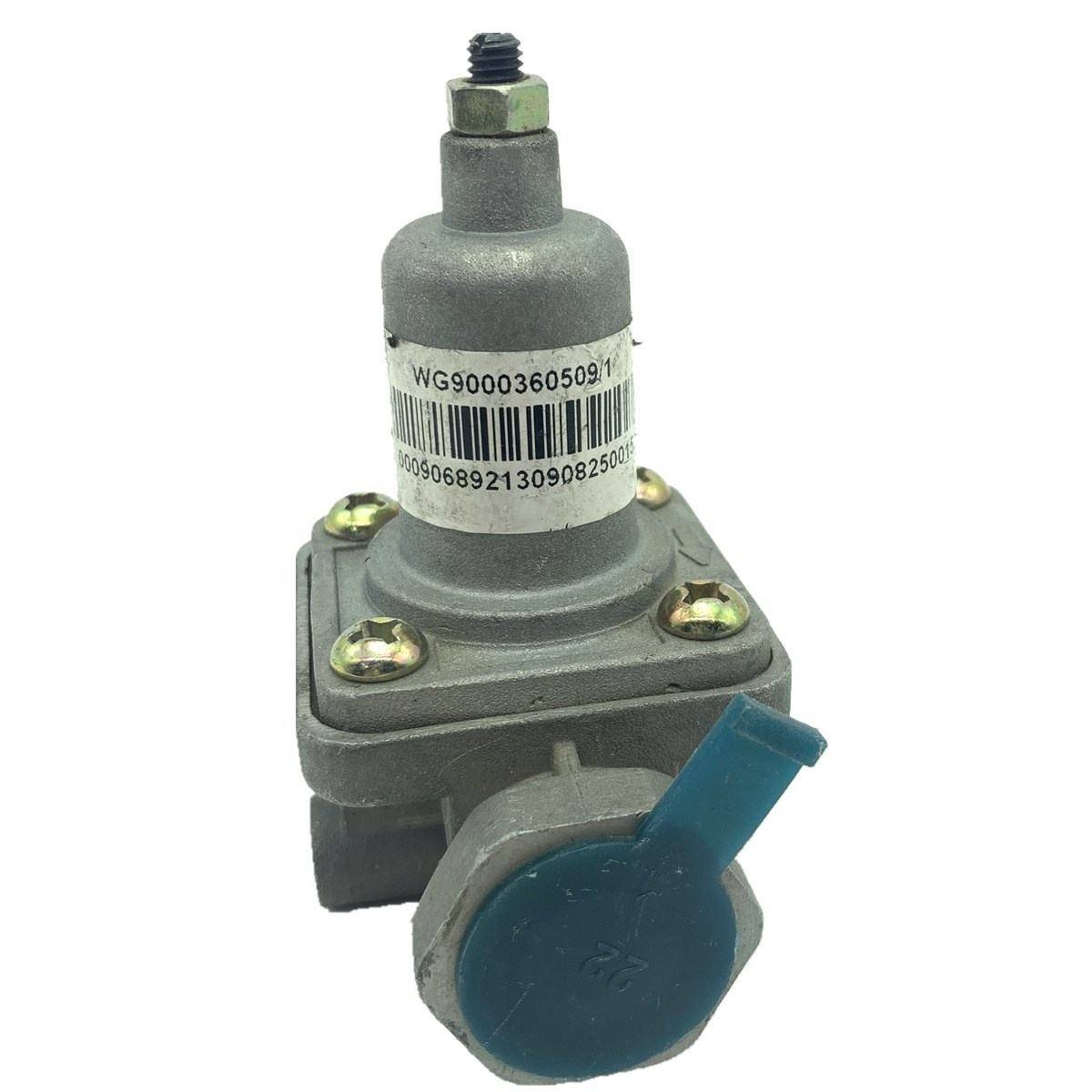

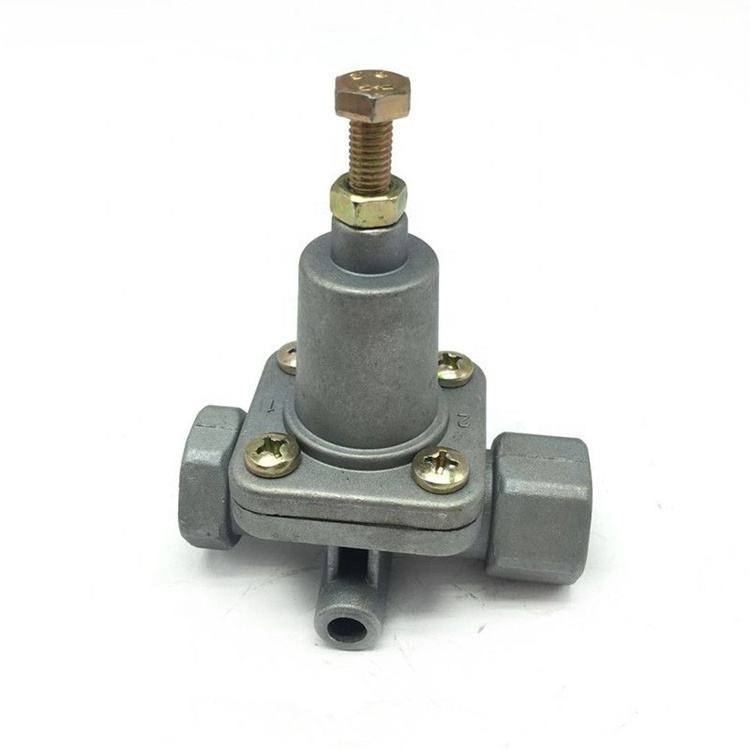

WG9000360509 Valvola di sicurezza per Sinotruk Howo

La valvola di sicurezza WG9000360509 per Sinotruk WHOO è un componente di sicurezza del sistema frenante ad aria compressa prodotto in Cina offerto dal marchio Skyond ad acquirenti globali, prodotto e fornito dalla sua base di produzione a Jinan. Questa valvola è installata vicino al serbatoio dell'aria o all'essiccatore dell'aria sui camion Howo e si attiva automaticamente quando la pressione del sistema supera il limite impostato per rilasciare l'aria in eccesso e prevenire danni alle tubazioni o ai componenti dovuti alla sovrapressione. Si adatta a Howo e ad altri modelli Sinotruk. La filettatura si adatta direttamente alle porte di fabbrica e non richiede adattatori o sigillanti per l'installazione.

Specifiche del prodotto

Rischi in caso di guasto di una valvola di sicurezza

La valvola di sicurezza non è una parte soggetta a usura rapida, ma quando si guasta le conseguenze sono dirette e gravi.

Valvola bloccata chiusa

Il serbatoio dell'aria continua a pressurizzare oltre i limiti di progettazione, causando potenzialmente la rottura della linea o del serbatoio e la perdita istantanea di pressione del sistema frenante.

La valvola si apre prematuramente o non chiude completamente

La pressione di mantenimento del sistema diminuisce, il compressore esegue cicli frequenti (aumentando il consumo di carburante) e la sensazione del pedale del freno diventa dura con una forza frenante ridotta.

L'affaticamento della molla causa uno spostamento della pressione

La valvola si apre al di sotto o al di sopra del suo punto di regolazione, scaricando la pressione troppo presto (riducendo la riserva di frenata) o troppo tardi (mantenendo il sistema costantemente sovraccaricato).

Per gli operatori delle flotte, qualsiasi ritardo nella risposta dei freni causato da problemi di pressione dell’aria è un problema diretto di sicurezza. La valvola di sicurezza WG9000360509 per Sinotruk WHOO offre prestazioni costanti: calibrata sui valori di pressione OEM, con molle progettate per resistenza alla fatica a lungo termine, garantendo che la valvola si apra e si chiuda alle pressioni corrette.

Come funziona la valvola internamente?

La valvola di sicurezza WG9000360509 per Sinotruk WHOO è una valvola di sicurezza caricata a molla, composta da quattro componenti principali: corpo, molla, otturatore e guarnizioni.

Principio di funzionamento:La pressione del sistema agisce sul fondo dell'otturatore attraverso la porta di ingresso. Quando la pressione è inferiore al punto di regolazione della molla, la molla mantiene saldamente l'otturatore contro la sede; la valvola rimane chiusa. Quando la pressione raggiunge il punto di regolazione, la forza dell'aria supera il precarico della molla, sollevando l'otturatore e scaricando l'aria in eccesso attraverso la porta di scarico. Quando la pressione diminuisce, la molla spinge indietro l'otturatore per chiudere la valvola.

Questo ciclo può verificarsi centinaia di volte durante il funzionamento del veicolo. Il materiale della molla e il trattamento termico determinano la durata a fatica; il materiale della guarnizione determina se la valvola si deforma o si indurisce a temperature basse/alte, compromettendo l'integrità della guarnizione; la precisione di adattamento dell'otturatore alla sede determina prestazioni a perdita zero nello stato chiuso.

I nostri requisiti di progettazione: la valvola deve essere attivata entro ±5% della pressione impostata, con un tasso di perdita inferiore alle specifiche dopo la chiusura e una deriva della pressione di rottura della molla entro il 3% dopo 100.000 cicli.

Perché molle e guarnizioni sono fondamentali per la qualità？

I punti di guasto in una valvola di sicurezza sono concentrati nella molla e nelle guarnizioni.

Primavera:Realizzato in lega di acciaio per molle, bonificato e bonificato, con ossido nero o zincatura per resistenza alla corrosione. Il diametro del filo, il numero delle bobine e la lunghezza libera vengono calcolati con precisione per ciascun livello di pressione per fornire un precarico accurato. L'acciaio per molle legato offre un limite elastico e una resistenza alla fatica più elevati rispetto al normale acciaio al carbonio, resistendo alla deformazione plastica o alla frattura in caso di cicli frequenti.

Sigilli:Gomma nitrile butadiene (NBR) con un intervallo di temperature di esercizio da -40°C a +100°C. L'NBR offre una migliore resistenza alla trazione e all'abrasione rispetto alla gomma standard, resistendo alla deformazione o all'usura sotto l'impatto dell'aria ad alta pressione. Il design a doppia tenuta combina un O-ring (tenuta dinamica quando l'otturatore si muove) e una guarnizione piatta (tenuta statica quando la valvola è chiusa) per ottenere perdite pari a zero nello stato chiuso.

Corpo:Disponibili in ghisa sferoidale o alluminio pressofuso. Il ferro duttile offre elevata robustezza e resistenza agli urti per applicazioni con carichi pesanti; l'alluminio è più leggero con una migliore dissipazione del calore dove il peso conta. Entrambi i materiali ricevono un trattamento anticorrosivo, superando test in nebbia salina di un minimo di 72 ore.

Processo di ispezione a Skyond

Ogni valvola di sicurezza WG9000360509 per Sinotruk WHOO è sottoposta alle seguenti ispezioni prima della spedizione:

1. Prova di pressione di cracking.Utilizzando un apposito banco prova pressione con aria compressa, si aumenta gradualmente la pressione fino all'apertura della valvola, registrando la pressione di apertura. Per la classificazione da 0,6 MPa, l'intervallo accettabile è 0,58–0,62 MPa; per 0,65 MPa è 0,63–0,67 MPa. Le unità al di fuori di questo intervallo vengono rielaborate.

2. Pressione di chiusura e prova di tenuta.Dopo l'apertura, la pressione viene rilasciata finché la valvola non si riposiziona; viene verificata la stabilità della pressione di chiusura. La valvola viene quindi tenuta chiusa per 30 secondi mentre viene misurata la portata della perdita. Lo standard richiede una velocità di perdita ≤5 ml/min dopo la chiusura.

3. Prova di compressione della molla.Campioni casuali di molle vengono testati per le prestazioni di compressione/estensione in condizioni di lavoro simulate, verificando che la lunghezza libera e l'altezza di lavoro rientrino nelle tolleranze di progettazione.

4. Ispezione visiva e del filo.La superficie del corpo viene controllata per verificare la presenza di fori o crepe nella sabbia; le filettature vengono verificate con calibri passa/non passa.

Tutti i risultati delle ispezioni vengono registrati per lotto, con rapporti conservati per la tracciabilità.

Comodità di installazione

La valvola di sicurezza WG9000360509 per Sinotruk WHOO utilizza filettature identiche ai design originali di fabbrica. L'installazione non richiede adattatori, nastro filettato o sigillante liquido.

Procedura:Individuare la porta di montaggio sul serbatoio dell'aria o sull'essiccatore, avvitare a mano la valvola finché le filettature non si incastrano, quindi serrare con una chiave standard alla coppia specificata. Il design della filettatura è autosigillante: una volta serrata, la superficie di tenuta rastremata o piatta forma una tenuta con la porta, senza fare affidamento su nastro o pasta per riempire gli spazi vuoti.

Processo di sostituzione:Depressurizzare il serbatoio dell'aria, rimuovere la vecchia valvola, pulire le filettature della porta di montaggio e la superficie di tenuta, quindi installare la nuova valvola. Il tempo di sostituzione di una singola valvola è inferiore a 15 minuti.

Capacità di personalizzazione OEM:Fabbricazione secondo disegni, campioni o requisiti speciali

Skyond non fornisce solo prodotti di catalogo standard, ma accetta anche ordini personalizzati OEM. Per i clienti con impostazioni di pressione, dimensioni delle porte o requisiti di branding speciali, forniamo la personalizzazione end-to-end dalla progettazione alla produzione di massa.

Processo di personalizzazione:Il cliente fornisce disegni del prodotto, campioni o specifiche dettagliate.

Il nostro team tecnico valuta la fattibilità, confermando materiali, parametri di pressione, processi di lavorazione e altri aspetti critici.

I campioni vengono prodotti per essere testati e approvati dal cliente.

Dopo l'approvazione del campione, inizia la produzione di massa con la completa tracciabilità del controllo qualità.

Diversi clienti esteri collaborano già con Skyond su progetti OEM, con il proprio marchio applicato sulle superfici dei prodotti per la vendita sul mercato locale. MOQ e tempi di consegna per gli ordini OEM vengono negoziati in base alla complessità del prodotto.

Gamma completa di fornitura di ricambi Sinotruk di Skyond

La valvola di sicurezza WG9000360509 per Sinotruk WHOO è solo uno dei prodotti nel portafoglio di Skyond. Con 15 anni di esperienza nel settore dei ricambi Sinotruk, Skyond offre una fornitura completa di ricambi che copre motori, trasmissioni, telai e sistemi di carrozzeria.

Parti del motore:blocchi cilindri, testate, pistoni, fasce elastiche, alberi motore, bielle, valvole, pompe del carburante, pompe dell'acqua, turbocompressori, ecc.

Parti della trasmissione:scatole, ingranaggi, sincronizzatori, cuscinetti, meccanismi del cambio, dischi frizione e spingidisco, ecc.

Parti del telaio:telai, sospensioni, scatole dello sterzo, estremità dei tiranti, tamburi dei freni, dischi dei freni, ecc.

Parti di manutenzione:filtri (olio, carburante, aria), pastiglie freni, cinghie, tenditori, ecc.

Tutte le parti sono disponibili sia come originali OEM che come opzioni aftermarket di alta qualità per soddisfare le diverse esigenze del mercato e i budget di approvvigionamento. Gli ordini di volume ricevono un prezzo unitario migliore: gli ordini all'ingrosso sono i benvenuti.

Perché procurarsi le parti Howo da Skyond?

1. Quindici anni di esperienza mirata. Skyond opera nel settore dei componenti per autocarri pesanti e macchine edili da 15 anni, acquisendo una profonda familiarità con la linea completa di prodotti Sinotruk, dagli interni del motore ai componenti del telaio e alle parti dell'impianto frenante ad aria compressa come la valvola di sicurezza WG9000360509. Ciò significa un'identificazione più rapida del ricambio corretto per il tuo veicolo e meno errori nell'ordinazione.

2. Situato nella città natale di Sinotruk. La nostra fabbrica e il nostro magazzino hanno sede a Jinan, la città centrale di Sinotruk. Questo ci dà accesso diretto a specifiche accurate e campioni di riferimento originali e ci consente di spostare rapidamente l'inventario senza lunghi tempi di consegna causati da canali di distribuzione multilivello. La maggior parte degli ordini viene spedita entro 7-45 giorni dal pagamento.

3. Pronto per la consegna globale. Esportiamo regolarmente in Russia, Asia centrale, Sud-est asiatico, Africa, Sud America e oltre. Il nostro team logistico ha esperienza nel caricamento di container, nella documentazione doganale e nel routing verso i principali porti. Che tu abbia bisogno di una singola valvola o di un contenitore pieno di parti miste, ci occupiamo noi della spedizione, così non dovrai farlo tu.

4. Un fornitore, migliaia di componenti. Oltre alla valvola di sicurezza WG9000360509, Skyond immagazzina e fornisce parti del motore, componenti della trasmissione, parti del telaio, filtri, pastiglie dei freni, cinghie e altro ancora oltre 130.000 articoli in totale. Ordinare più tipi di parti da un'unica fonte riduce il carico di lavoro di approvvigionamento e consolida le spedizioni.

Post-vendita semplice. Se un prodotto arriva con un problema di qualità confermato, ripariamo, sostituiamo o rimborsiamo. Nessuna discussione, nessun ritardo prolungato. Sosteniamo ciò che spediamo.
