Analisi dei guasti al collettore di scarico dei camion pesanti e linee guida per la selezione

Il collettore di scarico nel gruppo propulsore di un autocarro pesante svolge tre funzioni critiche: convogliamento dei gas di scarico, smorzamento delle vibrazioni e isolamento termico. Il suo ambiente operativo è soggetto a temperature elevate, carichi termici ciclici e vibrazioni multiasse e richiede una progettazione strutturale ben ingegnerizzata e una produzione precisa.

 1. Classificazione delle modalità di guasto

La durata di un collettore di scarico è influenzata principalmente da tre categorie di fattori:

Questi fattori spesso si combinano in condizioni di lavoro gravose. Gli autocarri con cassone ribaltabile minerario sono soggetti a vibrazioni elevate e temperature elevate; i camion per la logistica costiera sopportano un’elevata umidità e cicli termici. Rafforzare un solo aspetto raramente risolve il problema complessivo.

2. Design di disaccoppiamento rigido e flessibile

I tubi di scarico convenzionali utilizzano connessioni rigide, facendo affidamento esclusivamente sulla resistenza intrinseca del materiale per resistere alle vibrazioni e allo stress termico. Questo approccio può essere sufficiente per gli autocarri leggeri o per le operazioni a corto raggio. Tuttavia, i motori per carichi pesanti hanno cilindrate maggiori e spettri di vibrazione più ampi, rendendo la frequenza naturale di una struttura rigida più facilmente eccitabile, con conseguente concentrazione di stress nelle saldature.

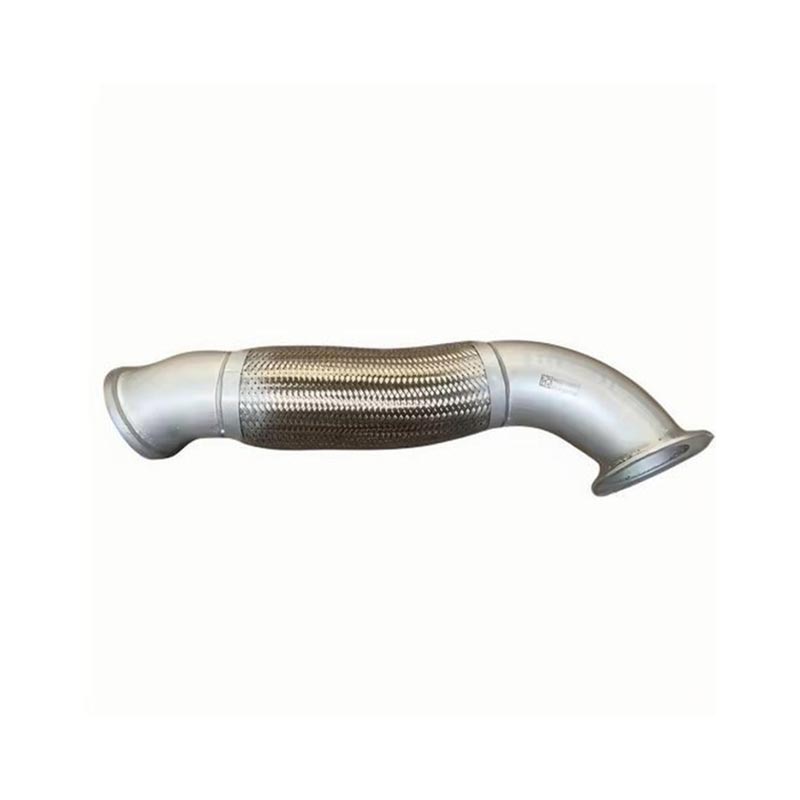

Il disaccoppiamento flessibile offre una soluzione ingegneristica alternativa. Incorporando una sezione flessibile nella tubazione, la rigidità del sistema viene modificata per spostare la frequenza di risonanza lontano dalla banda di eccitazione del motore. Skyond ha progettato per questo un giunto flessibile ad incastroWG9731540002 Tubo di scaricoche presenta una struttura ad incastro con nastri metallici a spirale. Fornisce estensibilità assiale e articolazione angolare, attenuando efficacemente i carichi dinamici trasmessi alle saldature.

Differenze principali tra i due approcci:

3. La precisione della produzione determina la qualità dell'installazione

La sostituzione di un collettore di scarico comporta costi di manodopera. Le imprecisioni dimensionali possono causare il disallineamento dei fori della flangia e una scarsa tenuta, con conseguente necessità di ulteriori interventi di manutenzione.WG9731540002 Tubo di scaricoè formato utilizzando strumenti rigorosamente basati sui dati OEM Sinotruk. I punti di montaggio e le specifiche dell'interfaccia corrispondono esattamente alle parti originali, consentendo l'installazione diretta senza tagli o rilavorazioni.

In termini di materiali, questo prodotto utilizza acciaio inossidabile resistente al calore. La parete del tubo è tagliata al laser e saldata tramite robot, con uniformità dello spessore controllata entro ±0,1 mm, il che contribuisce direttamente alla distribuzione uniforme dello stress termico sui giunti saldati.

4. Convalida delle prestazioni per diverse condizioni operative

Questo modello è stato esportato in blocco in più regioni, con una convalida specifica condotta per vari ambienti climatici:

Russia e Asia Centrale (freddo estremo):La tenacità del materiale rimane stabile a -40°C; nessuna frattura fragile durante le partenze a freddo.

Sud-est asiatico (alta umidità):La resistenza alla corrosione superficiale soddisfa i requisiti dei test in nebbia salina.

Africa e Sud America (alte temperature, polverosi):La deformazione del tubo rimane entro limiti accettabili sotto carichi pesanti continui.

5. Raccomandazioni per la selezione

Per le flotte logistiche, le officine di riparazione e gli acquirenti di appalti tecnici, è necessario considerare tre criteri chiave nella scelta di un collettore di scarico: se fornisce il disaccoppiamento delle vibrazioni, se le dimensioni corrispondono all'attrezzatura originale e se il materiale è stato verificato per le condizioni operative previste. Il tubo di scarico WG9731540002 di Skyond offre dati di progettazione e test documentati in tutte e tre le dimensioni, rendendolo una valida opzione sostitutiva per i camion della serie Sinotruk.
